音箱电子管介绍
2010-03-19
详细介绍;
Erik(BFA)
译

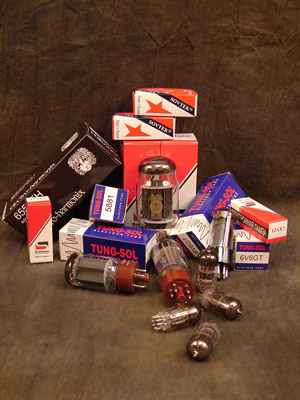

各种不同形状,尺寸,构造的电子管(又叫真空管)总是与一些很著名的"Marshall"音色一起被提及,并且有着很好的理由--他们是“Marshall之声”所有组成部分中的精髓,然而,尽管它是如此重要,在大多数吉他手眼中,电子管还是处于神秘光环笼罩之下的,事实上,这么多年里这个自成体系的神话(有些部分确有其事,有些则纯属虚构!)正是构建于这些高深莫测的电子元件之上的.在此,我们想除去这些难以理解的电子管身上的一部分光芒,我们将从这些炽热的玻璃小管子是怎样工作的开始说起...
1背景摘要
诞生于1904年的电子管可以称的上是当今电子工业的祖父了,到了上世纪40年代末期时,电子管更是随处可见--在收音机,电视,工业制造业的机器,电话系统,甚至第一台电脑。(顺便说一句,世界上第一台电脑可跟现在的笔记本电脑有着天壤之别,它有令人难以置信的30吨重,并且有一整间屋子那么大!)之后,在1948年,可以在较低的温度下工作并且免维修的晶体管的出现使得电子管逐步退出了历史舞台。到了70年代中期的时候,几乎所有现代电子设备的身上已经找不到电子管的踪影了,当然这不包括那些昂贵的HI-FI器材和一些摇滚乐所用的音箱——尤其是象Marshall这种的
2
名字的来源?
电子管(valve)一词是热电子管(thermionic valve)的缩写,现在英国人称之为“valve”,而大西洋彼岸的美国人则叫它“tubes” ,凑巧的是“tubes” 又是 “electron tube”的简称,有意思的是这两个词组合在一起很好的解释了电子管的工作原理,即电子管(Valve)控制电子(Electrons )在玻璃管(tubes)中流动从而产生热电子效应(Thermionic [heat] action)
3
电子关是怎样工作的?
最简单的电子管就是二极管(diode),这个词是由dielectrode一词衍生而来的,dielectrode的意思按字面解释就是“两个活跃的元件” (在希腊语中di代表二)
这两个元件分别被称为“阴极”和“阳极”,他们被放在一个密封好的真空玻璃管中,挨着阴极的地方有一个发热器(就是灯丝啦 哈),不管你信不信,这个加热器的任务就是加热阴极,当阴极被加热到适合工作的温度时,它将稳定的放射出电子云,不要指望在电子管工作的时候你可以看见这种“云”,电子是极其微小的,人的肉眼根本不可能看到
现在让我们回忆一下在学校上过的物理课吧,电由电子组成,电子的定向移动产生电流,由于电子带的是负电荷所以电流永远都是从负极流向正极的
那么现在有一个显而意见的问题:在我们的二极管上的负极所放射出的电子云中究竟发生了什么?
请接着往下读...
4力的相互作用
在二极管的正极上接有一个较高的电压,顺便提及用于制作二极管正极的是一种在正常的工作温度下不会放射电子的金属材料.
相信大家都知道,我们在家里墙插上所能得到交流电(AC)之所以被称为交流电是因为它在正负极之间不断交换,频率为50次每秒就是我们常说的50Hz在全球范围内,包括英国在内的大多数地区都是这样,但在美国是60Hz(所以我们托朋友从美国带回的效果器什么的需要换电源)
总之,使用交流电的结果之一就是接到二极管阳极端的电流在正负之间不断变换,当阳极的电为正时,阴极周围的电子云就被其吸引致使二级管内电流产生流动,当接阳极的电为负时,电子云就保持不动,正如小标题所说,力的作用是相互的,异性互相吸引,同性互相排斥...呵呵
5单行线
这就是说,电子管中的电流只向着一个方向运动,我们称之为直流电(DC),其实我们的二极管所做的正是把交流转换成直流,由于二极管能够有效的将交流电“调整”为直流电,我们也叫它半波整流器,为什么叫“半波”呢?回想一下,由于交流电是不断变化的所以整流器有一半的时间是处于休眠状态的!Marshall 的JTM45 和 Vox的AC30 所使用的GZ34 型电子管包含有两个半波整流器他们跟变压起一起工作提供了更大数量的可用直流电,这种电子管也叫做全波整留器。
6
燃烧的电子管
如果曾经有谁不幸把手放进一个工作中的电子管音箱的后面的话,他一定会知道电子管有多烫了!因此,再你更换管子之前一定要确保你的音箱已经完全冷却下来了--除非你有自虐的倾向并热衷于闻到被烤熟的生肉的味道~!甚至再你准备拆开一个电子管音箱进行修理的时候也要十分小心,如果你不知道自己在做什么那就不要去做!在正常的设计中,阳极端所接的电压大概在300到600伏之间,如此大的电压足以把你从这间屋子摔到另外一间,甚至有可能要了你的命。所以我们强烈建议让有经验并有资格证的技术人员来做维修工作。
7
三极管
不久之后,二极管发展成了三极管(triode),你也许已经知道了tri就是三的希腊说法,那么三极管看上去就是二极管额外加了一个电极--栅极(grids)也叫控制栅极(Control grid),正如其名,栅极看上去很像一个金属的网子,这个看上去很简单的改变使电子管具有了多功能性,我们可以通过改变连接到栅极的电压来使电流增加或减少,这样一来,电子管就具备了放大信号的功能~!
控制栅极的工作方式很像是水龙头的把手控制水流.准确的说栅极由一个负电压控制,我们称为偏极电压(bias voltage),栅极产生了更多正电,这使得越来越多的电子通过阳极阳极的电流也随之增长,简单的说,因为小小的栅极电压控制着很大的阳极电流,你的微小的吉他信号被放大了~
8五极管
又过了不久,在三极管的基础上发展出了五极管,提高了原有的效率同时也增加了功率,常用的有EL34,EL84以及束射五极管6L6,5881 后两者有着强大的功效,经常用于舞台音响输出
9电子管在音箱中的作用
电子管音箱的前级放大器部分把从吉他获得的小信号放大到足以用来推动后极部分,顺着这个思路想下去,前级的一些设置(bass, middle, treble什么的 )肯定会影响到你的吉他音色,大多数的前极允许用户控制增益(gain),好多现代音箱都提供了了比较后重结实的增益,所有Marshall的前级使用的都是双三极管的 ECC83 或 12AX7 这两种管子的的区别在于,在英国它叫做 ECC83,但如果你在美国,对不起,就必须叫12AX7(呵呵 不知在中国叫什么?)
很明显,只有好的电子管的箱子还不能称之为一个好的箱子,好的电路设计要结合了所有电子管在内确保每个阶段都能获得适量的信号,包括电平及音色,这样的箱子才能有上佳的表现~
来自吉他的信号经前极放大器放大甚至失真(如果需要的话)之后,就被送到后极来推动喇叭,如果需要进一步加强吉他信号,Marshall的电子管后极可以产生令人满意的谐波失真和压缩,也就是大家常说的后极失真~后极失真会产生一种开旷的巨大的声音,关于后极失真,你可以在Van Halen 的一些唱片或任何Cream , AC/DC的歌曲中找到.
在后极部分,你经常会发现同时使用了两种电子管,在输入部分你将可以找到另外的一个双三极管,通常都会是ECC83,作为分相器或变极器来用,简单的说就是把你的吉他信号分成两部分,为什么要这样呢?因为
后极部分其他的电子管(通常会是EL34, EL84, 5881 或 6L6)都是成对工作的,并且可以来回的切换,这就是为什么要把信号分成两个部分的原因...
这些年以来,Marshall使用过上面所提及的所有电子管,甚至还有一些没说到的,正如你所愿,每一种电子管都有着属于他自己的独特音色,这其中被使用最多的当然要属全能的EL34啦~ Eric Clapton在他的<Blue--reaker>中所做的“哭泣”音色应该算得上是最著名的Marshall音色之一了,而在1962 'Blue--reaker' combo 输出部分使用的管子是KT66.
值得一提的是每种电子管的输出功率都是有限的,这就可以解释为什么50W的Marshall管箱有一对EL34或 5881 而100W的就会有4个,同理DSL201有两个EL84,而他的兄长DSL401就有4个...
